本項目為深圳市公安局行動技術支隊指揮中心，系統功能復雜，信號源及顯示終端較多，系統在智能化、信號傳送速度、圖像質量、音質、系統穩定性及可靠性方面要求很高。
經過用戶多方考察，新特瓏憑過硬的產品質量，專業解決方案，累積15年的專業施工經驗，脫穎而出，成為主要設備供應商。本工程應用產品包括新特瓏中控系統、新特瓏智能插座、新特瓏矩陣切換器、新特瓏專業功放。
本工程于2009年11月竣工，系統至今運行穩定，新特瓏用實力再次闡釋“創所未想 智在必得”的產品理念。
本指揮中心用于召開公安系統內部會議、作戰指揮、接待參觀等，并能與下屬分會場召開遠程視頻會議。

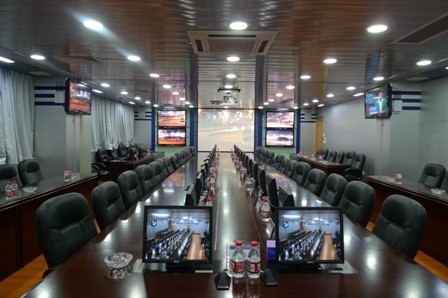

本指揮中心屬圓桌會議室型式，中間設一個30個座位的長方形會議臺，會議臺兩側各設有一排會議桌，靠近屏幕的左側為控制臺。
顯示系統包括1臺投影機（投影機可電動升降），投影屏幕兩側各設2臺液晶電視，會議室的左右兩側的墻上各安裝一臺液晶電視，共7路顯示終端。所有的顯示終端均可顯示現場任一信號，包括電腦VGA信號、現場攝像機信號、外部攝像機信號、DVD信號、遠方分會場的信號。
選用界面式手拉手會議系統，共30個席位的列席單元安裝于會議臺上。系統配置3臺三星SCC-C6433P高速球，用于視像跟蹤攝像及會場場景攝像。
會議臺上每個座位設一套液晶顯示器，配備電動升降裝置，用時升起，不用時隱蔽（共30套）。
會議臺上設22只隱藏式智能插座SUNTRON SMT-1。
控制臺桌面上設5只隱藏式智能中控SUNTRON SMT-5，5套帶電動升降裝置的液晶顯示器，用時升起，不用時隱蔽。隱藏式智能中控SUNTRON SMT-5供5臺臺式電腦使用，其中一臺為硬盤錄像機主機，另一臺用于安裝手拉手會議系統管理軟件，其他三臺為信號源。
隱藏式智能中控SMT-5嵌入式安裝于會議桌面，包含3個信號選擇鍵，2個信號切出鍵；SMT-5包含3路VGA輸入，可接入臺式電腦信號、筆記本電腦信號、矩陣輸出信號；SMT-5包含2路VGA輸出，用于接顯示器及矩陣輸入端。SMT-5并含1個電源插座、2個RJ45網絡接口、3路USB接口。
隱藏式智能中控SMT-5用于選擇本身座位的液晶顯示器的顯示內容，并可將本身座位的當前信號發送給其他座位的液晶顯示器（或其他顯示終端）。在實際應用中，使用者可選擇液晶顯示器的顯示信號，比如本座位電腦主機信號，或本座位接入的筆記本信號，或其他座位接入的電腦主機信號、或其他座位接入的筆記本信號，并可將當前座位的電腦主機信號或筆記本信號，一鍵切出給其他顯示終端。更重要的是，使用者不必通過中控系統的觸摸屏，只需按下本身座位的SMT-5上的信號選擇鍵或信號切出鍵，便可完成操作，使用快捷方便。
用戶自備1套遠程視像會議終端，用于與遠方分會場召開視頻會議。
中控系統：選用SUNTRON PRO AV2+中控系統，配備SUNTRON ST-60FL+真彩色有線觸摸屏、周邊設備包括SUNTRON
POWER-8B+可編程電源控制器。
矩陣切換器選用新特瓏的VGA3216-A和新特瓏AV1616。
音響擴聲系統采用4只JBL CONTROL 28會議音箱，由1臺SUNTRON DPA-450專業功放驅動，調音臺采用Soundcraft EPM8，周邊處理設備包括DBX231均衡器、DBX 266XL壓限器/噪聲門、SUNTRON HS2420反饋抑制器，SUNTRON POWER-801B電源時序器。
另配備2套雙手持無線麥克風U248，供位于會議臺兩側的兩排座位使用。
配備1臺DVD錄像機，1臺8路嵌入式硬盤錄像機，用于會議現場錄像，可錄制現場全部攝像機信號，包括現場聲音。
配備2臺新特瓏POWER-801B電源時序器，此電源時序器可多臺級聯，并可由中控系統觸發動作。使用時只需點按一次有線觸摸屏ST-60FL+，便可打開或關閉整個系統，讓非專業人士也可從容操作系統，防止誤操作損壞音箱。
|
