采用集成芯片制作功放時,筆者建議采用廠家給出的參考電路,因?yàn)槟鞘亲钇胶獗憩F(xiàn)芯片工作參數的電路.圖2所示的是本制作所采用的電路圖,這也是廠家給出的參考電路,由于使用外部24V/2A的開關電源適配器,所以采用了直流24V單電源設計.
確定好電路后,就可以著手印制電路板的設計制作,我們可以使用protel等專業的軟件進行繪制,但在這之前,還需要根據現有的外殼確定電路板上各個接插口的位置,比如音量電位器、音頻輸入/輸出端子、電源輸入接口、電源開關等,所以需要先確定外殼上各相應部分的尺寸.為了更好的測量,我們把外殼的前后面板部分的輪廓描在白紙上,再直接在紙上進行測量,如圖所示.確定好接口位置、電路板的尺寸以后,就可以開始印制電路板繪制.

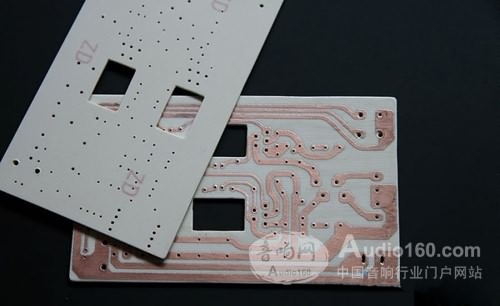

電路板的制作,可以直接把設計好的文件發給廠家做板,有條件的也可以自己手工制作,這次筆者采用了熱轉印手工制作方法,圖5所示的是制作好的電路板.接下來將進行焊接和裝配,由于使用的功放外殼本身為鋁材質,可直接當作散熱片作用,所以TDA2030 功放芯片采用臥式安裝,把散熱基板固定在外殼上;外殼內部高度很小,對于大的電容元件,也需要臥式安裝.圖所示的為安裝完成的電路板實物.接著便可進行整機的組裝,到此功放便制作完成,檢查無誤后可上電測試.
功放電路原理圖
焊接的電路板
焊接完成的電路板

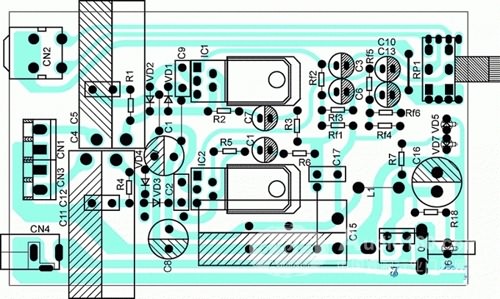

印制電路板
整機組裝
制作完成的功放
|
