此設計模板經 Google 認證，旨在展示 Biamp Tesira TCM 系列 AVB Beamtracking™天花話筒如何與 Google Hangouts Meet 套件配對用以支持大型培訓室/表決空間應用。
本設計模板中，一個大型培訓室是指一個約 50'x 30' 的學習空間，大約可容納有 30-60 名參與者。Google Hangouts Meet 系統與 Tesira EX-UBTUSB 接口之間的 HID 通信可提供真正的集成體驗，將 USB 連接狀態和靜音狀態反饋傳遞至 TCM-1 吊墜話筒。
01 系統設計
系統功能范圍：
• 6 個帶波束跟蹤技術的天花吊墜話筒；
• 與Google Hangouts Meet 套件相連的 USB 連接；
• 用于播放本地演示和遠端音源的天花揚聲器；
• 用于會議及本地擴聲的講臺話筒；
• 2 個用于會議及本地擴聲的無線話筒。
02 設備清單
注意：需要其它非 Biamp 設備，如 AVB 網絡交換機、講臺話筒、無線話筒、揚聲器和 Google Hangouts Meet Kit 硬件。
03 網絡詳情
此應用將使用帶PoE+ 供電的端點，連接到 TesiraFORTÉ AVB CI ，實現AVB 音頻和控制數據通信。關于電纜類型和長度，適用千兆以太網電纜布線通用規則。實現正常運行系統的最簡單方法是在一個 AVB 交換機上使用單線收斂網絡，如上圖所示。有關此內容以及支持的其它網絡拓撲范圍的詳細指南，請參閱此文章將會很有幫助。
設置要求：
采用擁有足夠端口（6）且支持 PoE+（IEEE802.3at）的 AVB 網絡交換機，與所有設備互連。可選 802.3at（Class 4）PoE+ 供電器為各個 EX-UBT、AMP450P 和 TCM-1A 供電
使用標準網絡電纜（Cat.5 或更高）連接 TCM-1A 和 TCM-1EX 擴展話筒。該鏈接不可超過 33ft 或 10m；此為專用數字音頻鏈接，不與以太網兼容。
注意：
TCM-1A、EX-UBT 和 AMP-450P 的音頻和控制數據用2層 AVB，無需 IP 地址設置。
準備好必要的控制和 AVB 連接之后，您便可以將編譯好的系統配置發送至對應硬件。
04 系統配置
此系統設計模板的示例文件設置了所需的所有音頻 I/O、處理和控制點，并已準備就緒可加載到系統并開始設置房間增益結構和 EQ。
文件中配備了支持房間設計要求的矩陣路由。TesiraFORTÉ AVB CI 上的九個 AEC 處理通道將由六個 TCM-1 話筒、兩個無線話筒和講臺鵝頸話筒占用。
第一路模擬音頻輸入用于講臺話筒。模擬輸入 3 和 4 用于兩個無線話筒。八個揚聲器將與兩個 AMP-450P 相連。
為了支持空間的會議需求，話筒信號被路由到 USB 輸出。所有 AEC 參考已在矩陣混音器中執行，以便對遠端音頻進行適當的回聲消除。
文件的 Equipment Table 中填充了匹配布局的適當硬件，但在將文件加載到系統之前需要添加序列號和代理主機分配。
05 用Google Hangouts Meet設置

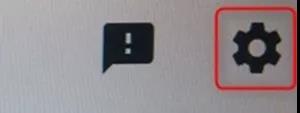

配置文件加載到系統后，EX-UBT 將作為 Google Hangouts Meet 用戶界面中的外圍音頻設備可用。要選擇 EX-UBT，請導航至 Google Hangouts Meet 用戶界面上的Settings（設置）菜單。

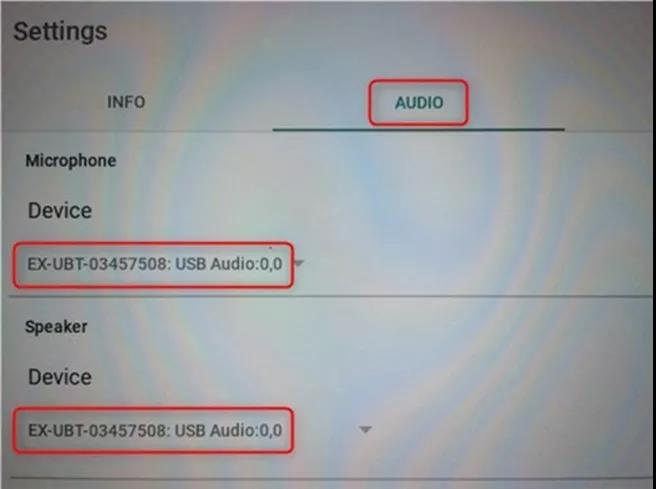

進入 Audio（音頻）菜單，然后在 Microphone（話筒）和 Speaker（揚聲器）下拉菜單中選擇 EX-UBT。
Settings（設置）菜單
選擇 EX-UBT
06 HID通信邏輯
當連接到 Google Hangouts Meet 套件時，EX-UBT 會同步隱私靜音狀態和音量控制。通過Human Interface Device（HID）通信實現。運行的 Tesira 配置中，來自 Google Hangouts Meet 用戶界面的室內電平控制將與 USB 輸入模塊中的電平控制同步，而來自 Google Hangouts Meet 用戶界面的隱私靜音則與 USB 輸出模塊中的靜音控制同步。
默認情況下，會議開始時，Google Hangouts Meet 音量控制將設置為 60％。該電平將會反映在 EX-UBT USB 輸入模塊中。
Google Hangouts Meet 用戶界面上的隱私靜音控制可為房間內與會者提供可視反饋，即，在取消靜音時將 TCM-1 話筒 LED 燈設置為綠色而靜音時將其設置為紅色。USB 輸出模塊的靜音狀態邏輯用于觸發驅動此 LED 顏色變化的預設。
USB 輸入模塊和輸出模塊還會在有效 USB 連接和音頻流傳輸時報告當前的 USB 狀態。此配置文件使用連接的邏輯輸出和流式邏輯輸出來啟用 TCM-1 話筒 LED 燈。不在會議中時，LED 將會熄滅。會議開始后，LED 才會亮起。
07 話筒與揚聲器設置
房間
可以說，會議系統中最重要的一個要素就是房間本身。一個嘈雜混響的房間用于開會通常會聽起來音效非常糟糕。而設計合理、混響可控且噪音低的房間用于開會通常聽起來音效不錯。
因此，創造受控聲學環境的重要性不容小覷。安裝會議系統準備工作中重要的便是，要使房間盡可能的安靜（低底噪）并且最大限度地減少回響（較短的 RT60）。如果使用得當，隔音和聲學處理將大大改善大多數房間的性能。
話筒放置
盡管 TCM-1 波束跟蹤話筒采用最先進的技術來跟蹤人聲，但為了減少不必要的背景噪聲，在確定放置話筒的正確位置時，物理定律不容忽視。
良好的信噪比是音頻信號鏈各個部分的關鍵，而對于典型的話筒拾音方案，這便意味著需要避免話筒與講話者之間的距離過遠。

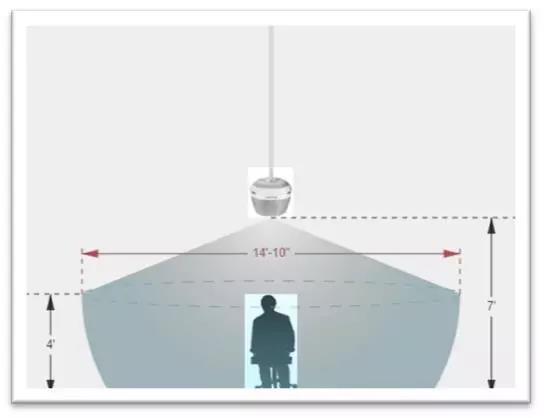

TCM-1 Calculator 計算器將可以幫助找到正確的垂吊高度和兩個吊墜之間所需的距離，以達到預期的覆蓋范圍。
以下是話筒理想放置的一些細節提示：
盡可能地縮短與講話人之間的距離盡量高掛天花揚聲器，增大與之距離遠離投影機風扇和排氣扇等噪音源。
揚聲器放置
將揚聲器放在房間內正確的位置上與為話筒找到合適位置一樣重要。理想定位多個天花揚聲器將可實現顧及整個房間的均勻 SPL 覆蓋和良好的語音清晰度。
為了更好地了解選揚聲器能夠在 AMP-450P 功放的給定功率下產生多少 SPL， 將采用 Amplifier Power Calculator 功放功率計算器得出部分答案。除此之外，揚聲器模擬軟件也許能夠預測室內 STI 值。
本示例中，揚聲器不用于提高聲音或類似的實時語音增強，因此不必考慮反饋前增益。盡管如此，避免揚聲器（遠端音頻）和話筒之間距離過短將有助于提高 AEC 性能。
08 音頻設置
遵循 Gain Structure 增益結構最佳實踐設置話筒和來源的輸入及輸出電平。輸入與輸出增益電平保留默認設置，保證文件的集成靈活性。添加輸入和輸出儀表，用以幫助在文件中設置增益結構。可根據需要將額外的儀表添加到文件中，了解信號路徑上的某點的更多細節信息。
參考 AEC best practices 文件，并開始通過系統加入一些測試會議。0dB 和 +15dB 之間的 ERL 值最佳。
已將 Uber 濾波器添加到信號路徑中，以便根據需要進行任何其它均衡。建議使用 AEC 通道處理模塊的高級濾波器部分進行會議桌話筒輸入所需的任何高通濾波處理。可根據需要添加或改變附加的過濾或動態模塊，從而在文件中實現期望的結果。
遠端音頻電平和隱私靜音都將通過 Google Hangouts Meet Kit 用戶界面進行控制。
|
