印尼Solo Manahan體育場或許沒有西班牙皇家馬德里隊納烏體育場或意大利米蘭的圣西羅球場的閃耀光環，但這座位于爪哇島中部城市Surakarta的足球場，卻是強大的Persis Solo足球隊的主場。為了備戰2021年的U20足球世界杯，這座多功能體育場進行了全面的改造，其中包括音頻系統升級。

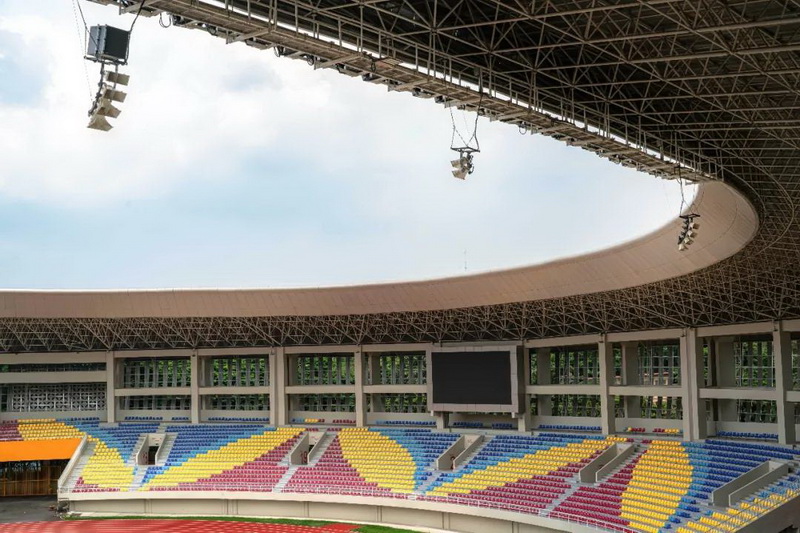

較小型的由兩只號角組成的TOA SC-61揚聲器組提供覆蓋
于1998年正式啟用的Solo Manahan體育場是以雅加達的Gelora Bung Karno（下稱GBK）國家體育場為藍本，可容納國家體育場8.2萬名觀眾的四分之一。三年前的2018年亞運會，PT Galva科技公司成功地為GBK國家體育場改造了公共廣播系統，因此再次被要求為這個較小的同級場地設計和安裝音響系統。

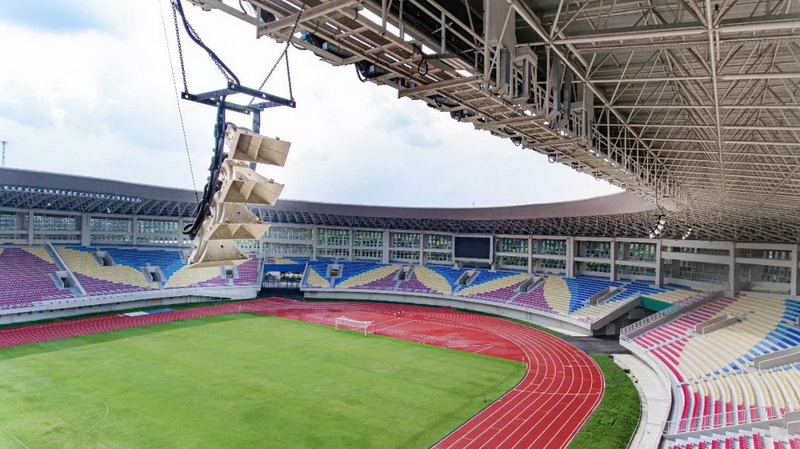

TOA SC-61陣列
助理總監Felix D Kristianto全面負責整合一個完全可靠、節能和網絡控制的擴聲系統，他直接指出：“由于座位數約為GBK國家體育場的四分之一，因此音質必須足夠好，以滿足觀眾的需求。然而由于財務上的限制，我們還必須盡量減少對音質的任何妥協。”雖然已經嘗試設計一個縮小版的GBK系統，但由于預算問題和系統架構確定了必須采用定制的方法。
通過EASE 4.4建模確定了最佳聲音覆蓋范圍，在東和西看臺的頂棚下安裝了TOA的SC-61線陣列揚聲器系統集群�！昂虶BK國家體育場一樣，我們也遇到了棚頂承重限制的問題，”項目經理助理Hazam Mubarak解釋道�！叭欢�，與GBK不同的是，預算限制了整個體育場使用許多超低揚聲器，因此選擇它們的位置以實現最大的低頻擴展是最重要的�！�
由于通往揚聲器位置的線纜太長，就把位于西邊看臺內的主控制室與東邊小控制室相連接，主控制室內的一臺雅馬哈TF5數字調音臺通過一個RIO 1608-D I/O機架負責信號的輸入和輸出。兩個控制室都有TOA DA-1000F四通道和DA-1250D雙通道功放以及DP-SP3數字處理器，從這兩個房間中，再將信號路由到多個線陣列和揚聲器系統。
通過Cat-5線纜從RIO 1604-D機架進入TOA DP-SP3處理器的數字輸出信號可以輸出到不同的TOA揚聲器，同時可以調用或修改揚聲器的預設信息，在2.0版本的處理軟件中，可對EQ、分頻、矩陣、壓縮和延遲等進行調整。隨著光纖布線的增加，并建立了一個Dante網絡，允許系統進行全面的網絡控制。
TOA SC-61陣列由兩只SR-C15低音音箱提供增強
體育場的東部和西部的觀眾座位由SC-61線陣列集群來協同覆蓋，每個線陣列由四只喇叭組成并打向看臺。音箱在被固定到其頭頂支架之前，先由人工從頭頂天橋上吊起并引導到位置�！霸谝粝湔{(diào)試過程中，DSP和揚聲器角度需要根據現場做進一步的微調，”Mubarak強調到。
由DA-1250D功放推動的SR-C15 15英寸低音音箱位于西看臺的中央，用來輻射到體育場座椅和賽場區域，另外，由兩只號角組成的較小的SC-61線陣列由DA-1000F四通道功放以4Ω模式推動以覆蓋賽場區域。“盡管由于低音位置有限而導致低頻不足，但所有座位上清晰度非常好，STI標準達到了0.6s�！�
使用TOA RM-200M遙控話筒，可以傳遞更清晰的公共廣播和安全疏散信息。針對體育場的無線需求，TOA D5000系統整合了精選的WM-5270手持式無線話筒、WM-5325無線腰包和WH-4000H頭戴式話筒，并配有分配器和四根天線。此外，音頻輸出連接到松下照明系統，確保在顯示過程中音頻和照明可以同步。
顯然，在火災報警系統內安裝的軟硬件設備沒有任何的財務限制，在緊急廣播期間，EV-20R數字語音疏散系統可以將信息覆蓋到整個后屋的擴聲系統。其核心原理就是TOA M-9000M2矩陣式數字混音器接收來自Z-CD2011R播放器或RM-200M遙控麥克風的音頻信號，并傳輸?shù)降孛婧瓦x定區域。
TOA M-9000M2數字混音器連接三個ZP-2240功放組合負責推動后屋區域的揚聲器，安裝在后屋走廊的ZS-2369 6英寸天花板揚聲器可以通過墻面安裝的ZV-303面板實現區域控制。此外，ZH-615SM號角揚聲器也被安裝到體育場的外部區域，這些區域需要更高的聲壓級解決方案。最后，經過翻新的體育場現在配備了一個新聞發布室，并安裝了一個簡易音頻系統：包括兩只TOA DM-1300單一指向性話筒輸入到Y(jié)amaha MG12XU調音臺，再經過ZA-D500功放推動ZS-FB601揚聲器系統。
寬敞的ELV室可容納應急電源，TOA放大器和數字處理器
針對PT Galva Technologies公司承接的這個項目，項目經理Albert Triwuryanta及其團隊花了六個月的時間輾轉于雅加達總部和Solo體育場之間，直到調試完工�！癝olo體育場面積只有GBK的四分之一，看上去就像這是GBK的副本，但這并不一定意味著我們可以在四分之一的時間內完成這項工作�！� Triwuryanta說道�！暗�，我們面臨著打造接近于GBK場地音質的巨大挑戰，達到了這一要求后，Solo Manahan體育場便成為了我們不斷增加的印尼體育場館設計施工目錄的重要參考�！�
|
