該系統設計模板顯示了Biamp產品如何在簡單的小餐館中使用。這樣的系統需要在整個小餐館空間內以單聲道播放低音量背景音樂。這需要從兩個音樂源之一提供，在本例中為廣播和SD/USB存儲卡，還包括尋呼麥克風。

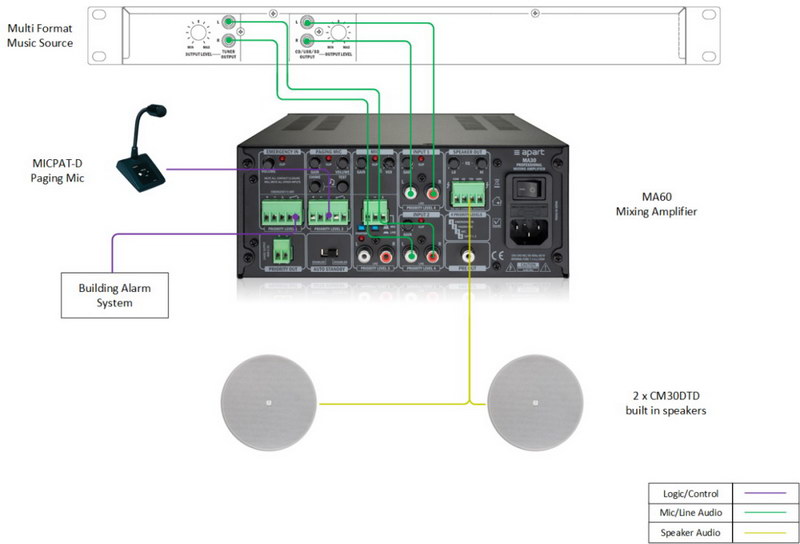

在此示例中，小餐館由兩個CM30DTD揚聲器覆蓋，以實現全覆蓋和高質量的聲音再現。兩個音樂源和MICPAT-D傳呼麥克風被饋送到MA60混合放大器，該放大器可進行信號源選擇和傳呼以及與建筑物報警系統的接口。然后，MA60中的集成放大器直接為兩個CM30DTD揚聲器驅動。
1
系統設計
» 小餐館區域被2個帶后盒的CM30DTD吸頂揚聲器所覆蓋。
» 允許使用兩個音樂源，在本例中為無線電調諧器和USB/SD卡播放器，當然也可以使用其他設備。
» 音樂源的立體聲輸出將合并為單聲道，并通過MA60混音放大器中內置的放大器發送到兩個CM30DTD揚聲器。
» 電子系統包含兩個主要設備，它們可以安裝在機架，臺面上或架子上。
» 音樂源-在本例中，提供了一個通用的多格式音樂源播放器。
» Biamp MA60混音放大器-允許選擇所需的音樂源，并在小餐館中調節音量。
» 建筑的報警系統將具有邏輯輸出，在緊急情況下將激活。該邏輯信號連接到MA60，并且在激活時，前置放大器的所有音頻輸出均被靜音。
2
用戶界面
» 該系統的用戶界面是通過MA60混音放大器的前面板和MICPAT-D尋呼麥克風實現的。
» 主控件是MA60上的發光旋鈕，用來控制音樂音量。
» 第二個主控件是4個信號源選擇開關，當前選擇的信號源的LED將亮起，還留有標簽(隨MA60提供)的空間，用于指示信號源類型。
» MICAPT-D的使用非常簡單，只需按下內置頁面開關，用于瞬間操作，或向上按下用于鎖定操作。在尋呼麥克風被激活之前，揚聲器會發出鈴聲，然后麥克風被激活以進行語音通知。
» 二級控件是帶有嵌入式音量控制和照明開/關開關的麥克風輸入，可偶爾與語音源配合使用。
» 可以在前面板的右側清楚地看到緊急狀態，尋呼狀態，麥克風的語音覆蓋，保護和信號指示。
» 應該注意的是，音樂和麥克風電平控制是獨立的，每個都直接饋送到主輸出。這降低了在增加音樂電平時通過麥克風反饋的可能性，并消除了對額外的主電平控制的需要。
3
設備清單
» Apart CM30DTD*2 – 吸頂揚聲器
» Apart MA60*1 – 混音功放
» Apart MICPAT-D*1 – 單區尋呼話筒
» 音樂源 – 根據需要
注意：遵循增益結構最佳做法來設置音樂源和放大器的輸入和輸出電平。連接到放大器之前，請務必檢查揚聲器線路的阻抗。
|
