�？淳W球比賽的小伙伴應該知道，球場上出現頻次最高的聲音就是拍子擊打網球的“咚咚”聲、選手大力發球的“啊”聲、主裁的報分聲、司線“out（出界）”、“fault（失誤）”的呼報聲以及球員跑動時的腳步聲。如果問到你網球場上的聲音是什么時，你能想到這些，那么恭喜你！你應該是一名合格的網球賽觀眾了。
然而，作為舉辦網球賽場的專業場館，這些聲音的呈現并不是全部，對偌大觀眾席的每一個角落來說，現場的擴聲系統發揮著至關重要的作用。那么今天科科就帶你來盤一盤世界頂級網球場館之一——國家網球中心是如何呈現各種各樣的“好聲音”的。
國家網球中心的擴聲系統
你了解嗎？
國家網球中心是為2008年北京奧運會興建的全天候專業網球館，共設置30片比賽場地，整個場館集群的硬件設施和功能配置已達到承接大滿貫賽事的標準，為“中網賽事”未來邁進“第五大滿貫”提供了保障。國家網球中心是中國網球的象征、是亞洲網壇的中心。
▲國家網球中心全貌
然而，國家網球中心各場館擴聲系統已投入使用10年以上，系統陳舊、設備老化、使用便利度低，在聽感上也存在著聲壓過低、清晰度不足、聲音延遲、講話回聲間隔等問題。
針對這些問題，國家網球中心于2021年對其擴聲系統進行了升級改造，該項工程由中建電子信息技術有限公司承建，易科國際進行了深度配合，提供了包括揚聲器、調音臺、處理器、功放等在內的眾多專業設備以及自主研發的、軟硬件相結合的綜合智能管理平臺，并進行了強有力的全面技術支持保障，其中特別值得一提的是易科國際自主品牌——ezacoustics首度暢響在國家級體育殿堂！
系統升級效果杠杠滴，科科抑制不住內心的分享欲，奈何亮點太多，篇幅有限，那本期我們先從聲場設計開始吧～
絢麗璀璨的鉆石球場
▲鉆石球場
鉆石球場是國網中心最大的球場，頂棚采用可開合設計，球場內的混響會根據頂棚的開合發生變化，因此為提高擴聲區域的直混比，系統采用分散式布局，全部50只揚聲器均選用美國EAW公司的明星產品，每只揚聲器獨立對不同的聽音區域進行覆蓋。
▲鉆石球場揚聲器組位置示意圖
如示意圖所示，在球場四周共配置12組揚聲器（黃色方框標志），每組采用3只全頻揚聲器分別覆蓋相關觀眾席的上、中、下層。其中下層觀眾席區選用EAW QX364-WP Black全天候點聲源揚聲器，該產品應用了EAW聲源聚焦Focusing以及聲源對稱等多項核心技術，不僅音質出眾，還可以實現強大聲壓的遠距離均勻投射；中層和上層觀眾席分別選用EAW MKD1096-WP Black以及EAW MKD1026-WP Black全天候點聲源， MKD1000系列點聲源揚聲器同樣采用了眾多核心技術，但聲壓級略小于QX300系列，且水平指向角更大，適用于中距離投射。
除此以外，在場地馬道的四個角上吊裝4只全頻點聲源揚聲器QX364（藍色標志）來覆蓋中心比賽場地區域，并配置4只超低頻揚聲器SB528（綠色標志），以便在場內舉辦活動時，對音樂信號的低頻能量進行補償。同時，一層主席臺設置4只固定返送（補聲）揚聲器CPL12M（黃色圓圈標志），既為主席臺發言以及場地表演提供清晰、自然的擴聲，又有效縮短揚聲器與發言者之間的距離，從而在一定程度上降低發言與擴聲之間的延時問題。
▲全頻點聲源揚聲器QX364及超低頻揚聲器SB528
另外，場內還配置了若干流動揚聲器的接口，可根據場內主持人、裁判等發言者位置流動安裝2只EAW CPL12M專業返送揚聲器，其音質可以滿足專業樂手對舞臺返送音質的需求，同時箱體設計既支持固定安裝使用，也支持流動使用，多種仰角設計使其可以應對各種不同的使用方式和需求。
▲鉆石球場內部結構
升級改造完成后，無論是在任意位置，你所期待的“好聲音”都不會缺席。下面小視頻點一點，一起來聽聽手機錄制的現場效果吧！而且還要請大家注意，這可是在球場頂棚關閉后的長混響狀態下哦~
灑脫飄逸的蓮花球場
▲蓮花球場

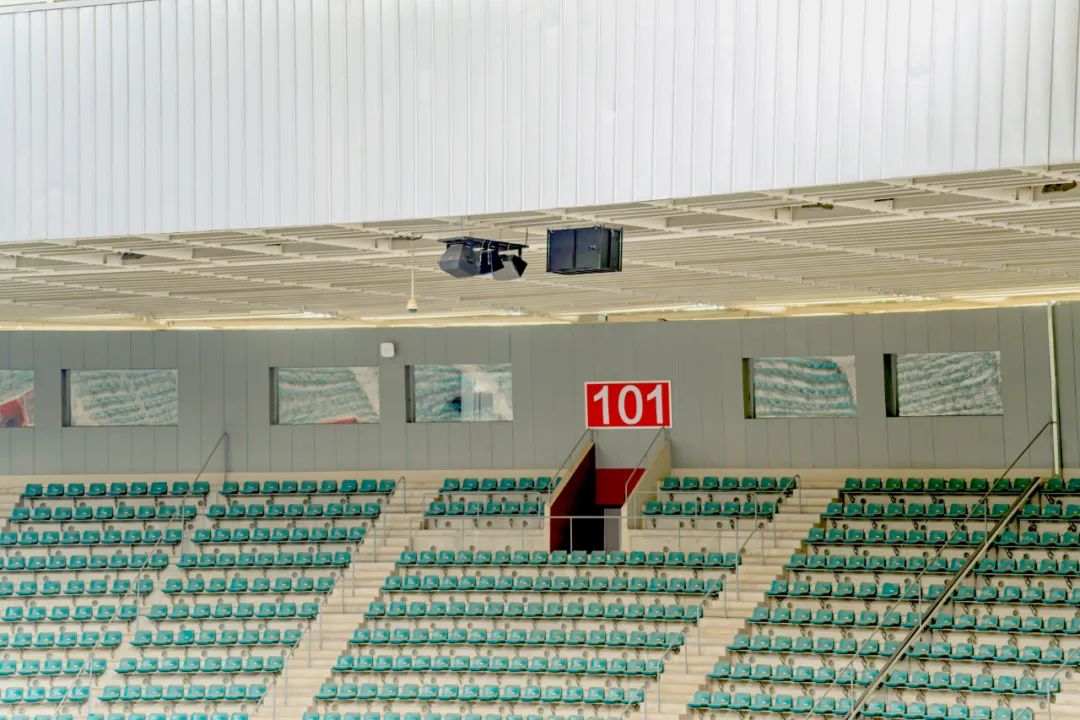

蓮花球場是國網中心第二大的場館，它共有12朵花瓣，每個花瓣就是一個觀眾坐席區域。在這里，我們依然采用了分散式擴聲方式，在每朵花瓣的頂棚馬道中間均配置一組由上下兩只全頻點聲源組成的揚聲器組，以覆蓋對應的上下層觀眾席。所有揚聲器均選用易科自主品牌ezacoustics THP系列產品，其中具有90°寬水平指向的1296WP用于上層看臺，而60°窄水平指向的1264WP則用于下層看臺。同時，在場地周圍的正上方馬道上，吊裝了4只THP1264WP，用于均勻覆蓋近40m開外的比賽場地。
▲ezacoustics THP1296WP及1264WP
ezacoustics THP系列為大聲壓級點聲源全天候揚聲器，采用2x12"低音單元+4x5"中音單元+1x1.4"開口高音單元的三分頻結構，其獨有的三分頻協作式號筒專利技術有效解決了揚聲器高中低多單元聲學中心點模糊、各頻段導波結果差異大等問題，使揚聲器各頻段指向性更為一致；通過合理的箱體優化，進而優化了音質和清晰度，并在提供146dB極大峰值聲壓級的前提下將揚聲器的低頻下限延展至40Hz（-10dB）。
說的如此天花亂墜，不如來聽聽現場效果如何吧～
大道至簡的映月和布拉德球場
▲映月球場
▲布拉德球場
映月和布拉德兩個球場均采用無頂棚式設計，且現場也無法重新敷設管線，所以采用了基于原安裝位置的集中式、遠近場的布局對球場的全區域進行聲場覆蓋。揚聲器組安裝在球場邊照明燈柱上，距地垂直高度約6 m~ 8 m。遠場揚聲器組由3只全頻揚聲器ezacoustics THP-1264WP 組成，整體形成水平約 90°、垂直約60°的指向角度進行聲音覆蓋。近場揚聲器組則由3只THP-1264WP 組成，整體形成水平約 130°、垂直約60°的指向角度進行聲音覆蓋。
▲吊裝于照明燈柱上的揚聲器
映月和布拉德兩個球場與蓮花球場有著同樣的揚聲器選型和近似的布局形式，來，現場效果也聽一聽～
樸素親民的外圍球場
▲外圍球場
對于外圍球場的8塊場地，共配置了16只ezacoustics FIS-H208iWP全頻點聲源揚聲器進行聲場覆蓋，這是一款雙8寸低音單元+3寸復合強化振膜高音單元的兩分頻揚聲器，緊湊的外觀、132dB的高聲壓級輸出以及全天候防護能力使之非常適用于外圍球場。八組揚聲器每兩只背靠背固定安裝在每兩塊場地之間角部的照明燈柱上，吊裝高度約4米，其號筒在箱體內部做90度旋轉后，形成水平約120°、垂直約60°指向，可以向場地以及兩側觀眾席提供均勻的覆蓋聲場。
▲ezacoustics FIS-H208iWP全頻點聲源揚聲器
言至此處，國家網球中心各個主場館的聲場設計已經盡數體現，科科可以很自豪地說，本次擴聲系統的升級改造解決了用戶多次改造未能解決的擴聲問題，體現出了易科國際專業的技術設計能力和高水平的調試水準，高品質地保證了場館提質升級的效果，得到了用戶的高度肯定。
不過，我們今天僅僅只是介紹了國家網球中心擴聲系統的聲場設計，這里其實還有許多亮點值得夸耀，那就讓我們共同期待一下吧～
